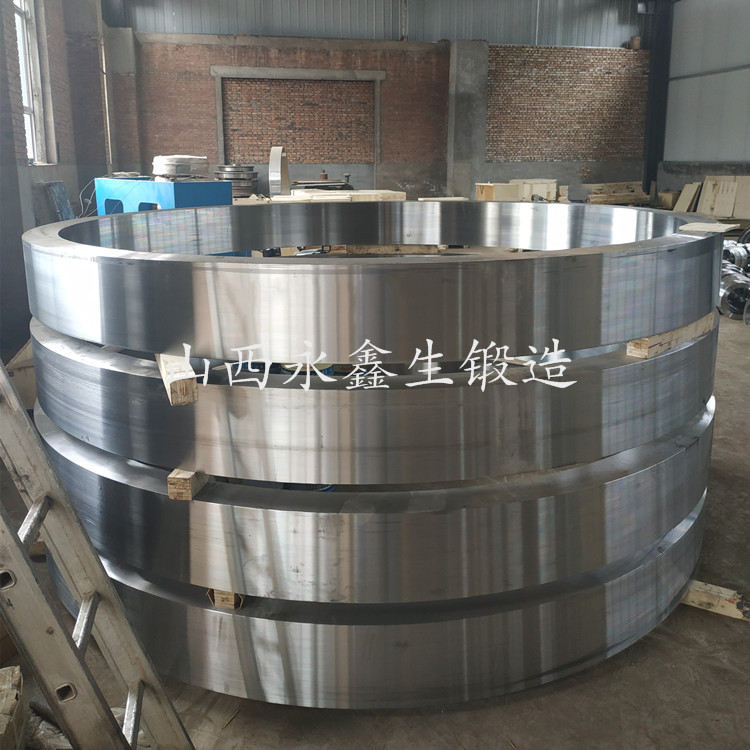

環(huán)形鍛件的生產(chǎn)流程:

1、滑線落料：

       根據(jù)產(chǎn)品要求將鋼錠切割成合理大小及重量。

2、加熱（含回火）：

       加熱設(shè)備主要單室爐、推桿爐和臺式退火爐，所有加熱爐均采用天然氣做燃料，鋼錠的加熱溫度一般在1150℃～1240℃，冷鋼錠的加熱時間1～5小時左右，熱鋼錠的加熱時間則是冷鋼錠加熱時間的一半，加熱后的鋼錠進入鍛造工序。

3、鍛造：

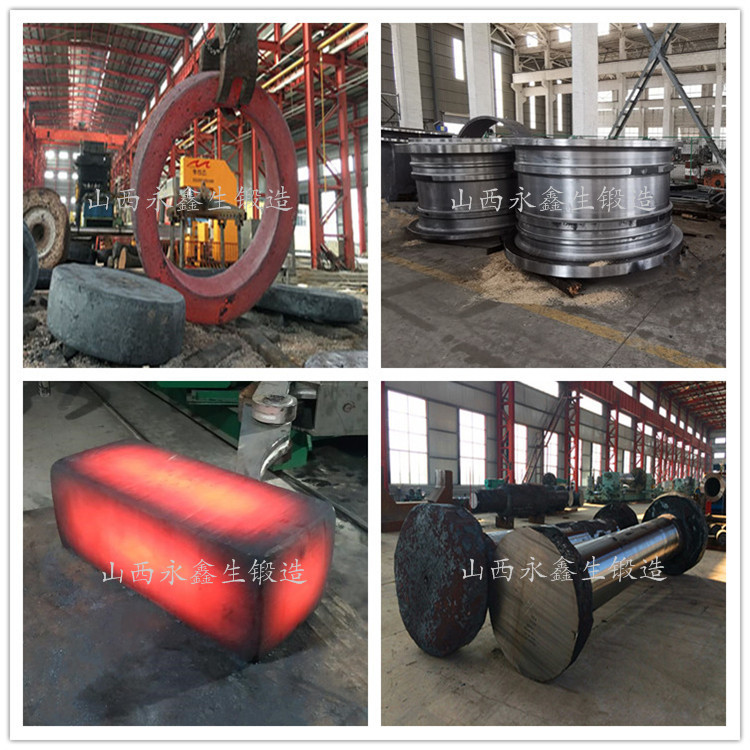

       被加熱至1150～1240℃左右鋼錠從加熱爐中取出，然后由操作機放入空氣錘或電液錘，根據(jù)鋼錠的大小和鍛造比要求進行相應(yīng)的墩粗，拔長等工藝，實時監(jiān)測鍛件尺寸，并通過紅外測溫儀控制鍛造溫度。

4、檢驗：

      對鍛件毛坯進行初步檢驗，主要是外觀和尺寸的檢驗。外觀方面主要檢驗是否存在裂紋等缺陷，尺寸方面必須保證毛坯余量在圖紙要求范圍內(nèi)，并做好記錄。

5、熱處理：

      將鍛件加熱到預(yù)定溫度，保溫一定時間，然后以預(yù)定的速度冷卻，以改善鍛件內(nèi)部組織和性能的一種綜合工藝。其目的是消除內(nèi)應(yīng)力，防止在機械加工時變形，調(diào)整硬度使鍛件利于切削加工。經(jīng)過熱處理后的鋼錠，根據(jù)材質(zhì)的要求對鋼錠進行空冷或水冷、淬火處理。

6、粗加工：

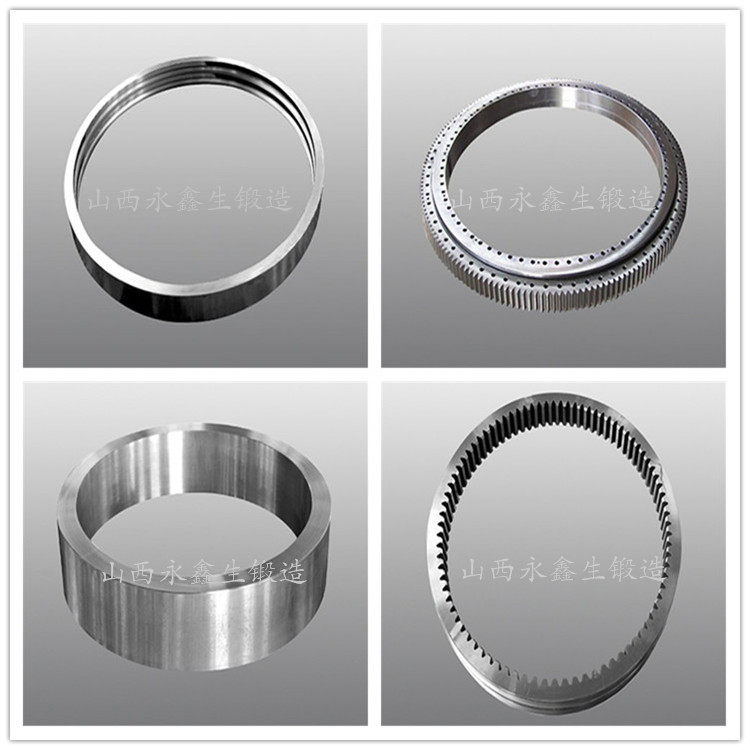

      鍛件基本成型后根據(jù)產(chǎn)品需求加工成各種不同規(guī)格的鍛件。

7、超聲波探傷：

      鍛件冷卻結(jié)束后溫度降到20℃左右進行超聲波探傷達到國標Ⅰ，Ⅱ，Ⅲ等標準和表面缺陷的檢驗。

8、機械性能試驗：

      為滿足客戶需求，須對鍛件進行機械性能的測試主要是屈服、抗拉、沖擊等試驗。企業(yè)主要檢測設(shè)備有萬能力學性能試驗機1臺、沖擊試驗機1臺、連續(xù)式鋼筋打點機、超聲波探傷儀1臺、磁粉探傷儀1臺、測溫儀2臺、電動雙刀拉床1臺、沖擊低溫儀1臺、金相顯微鏡1臺、金相預(yù)磨機1臺、金相切割機1臺、布氏硬度計2臺等，可基本滿足各類鍛件常規(guī)檢測的需要。

9、最終檢測：

      對鍛件成品進行最終檢驗，確保鍛件外觀平整無裂紋等缺陷，尺寸在圖紙要求范圍內(nèi)并做好記錄。

10、入庫：

       經(jīng)過質(zhì)量檢測后成品鍛件，經(jīng)過簡單包裝處理后進入成品庫以備發(fā)貨。
